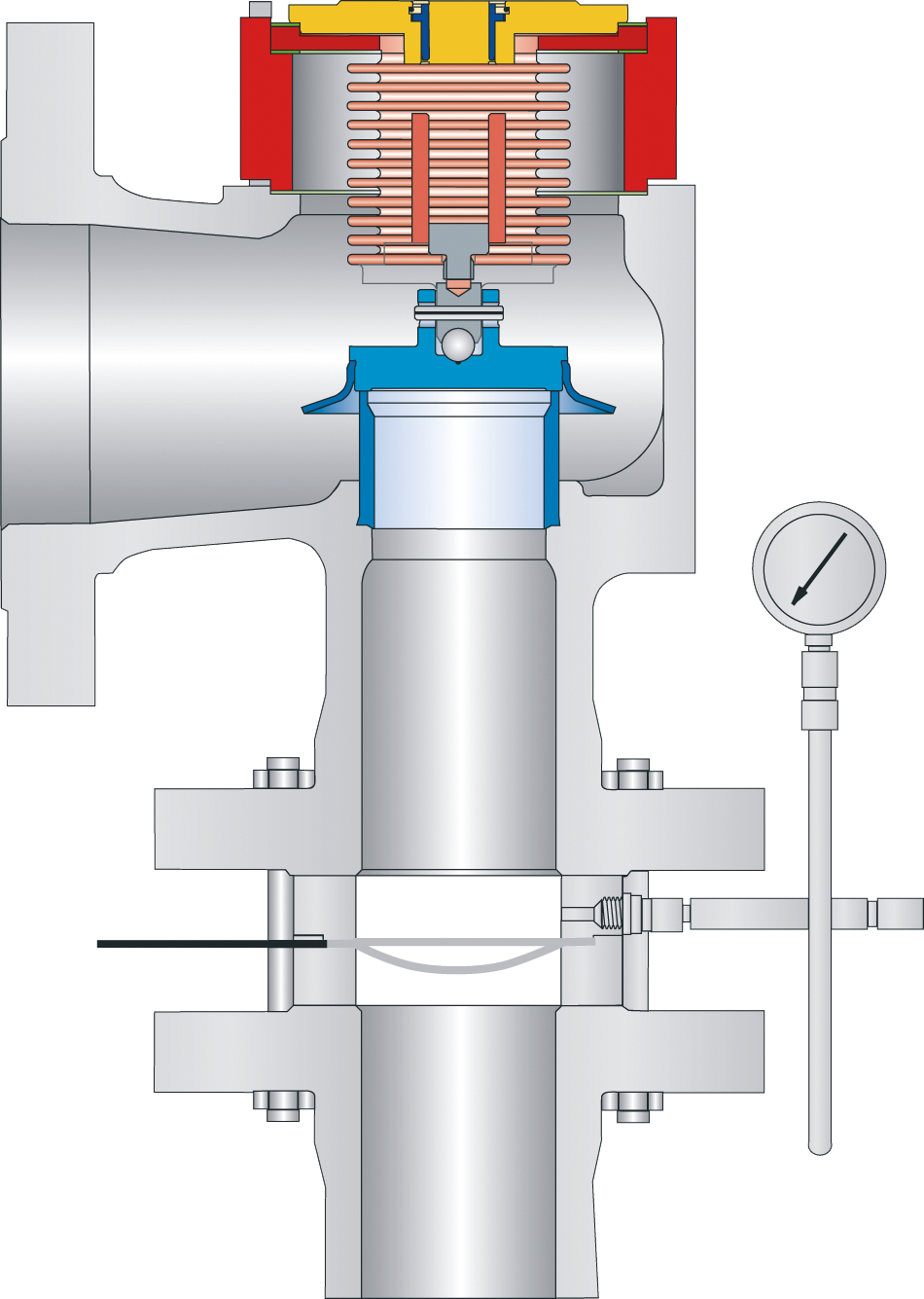

Technische Merkmale Berstscheibe

Nennweite im Eintritt

DN 25 - DN 150 | 1" - 6"

Ansprechdruck

0,4 - 120 bar | 5,8 - 1740 psig

Flanschdruckstufe Eintritt

PN 10 - PN 160 | CL150 - CL900

Temperatur (nach DIN EN)

-30 bis 550 °C | -22 bis 1022 °F

Ventilanschluss

Flansch nach DIN EN 1092 / ASME B16.5

Zulassungen

DGRL/ AD 2000-Merkblatt A1/ A2 DGRL/ DIN EN ISO 4126-1/ -2/ -5 ASME Sec. VIII Div. 1

Material bursting element

1.4404, 1.4435, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal | 316L, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal

Material sealing membrane

1.4401, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal | 316, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal

Material bursting disc carrier

1.4571, 1.4404, Hastelloy® C4, 1.4571 Tantal beschichtet | 316Ti, 316L, Hastelloy® C4, 316Ti Tantal beschichtet
