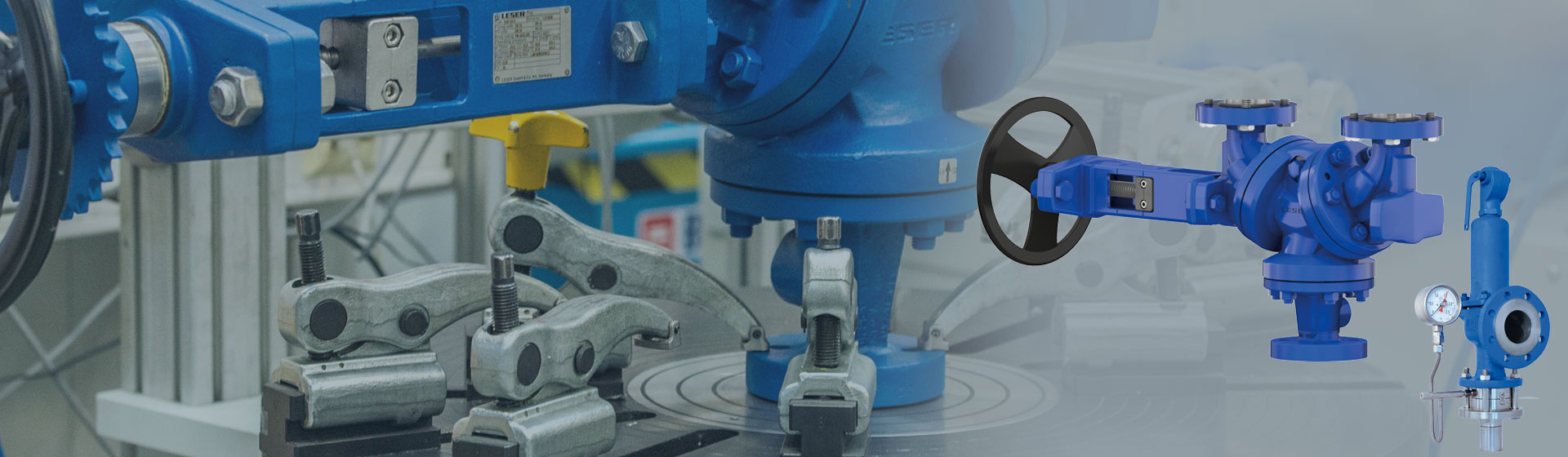

Best Availability - Wechselventile und Berstscheiben

Ventiltypen

Type 320 Flow

Wechselventil gegossen

DN 25 - DN 300 (1'' - 12'' )

Type 330 Compact

Wechselventil gegossen

DN 25 - DN 400 (NPS 1'' - NPS 16")

Berstscheiben

Sicherheitsventil-Berstscheibenkombination

DN 25 - DN 150 (1" - 6")

Technische Merkmale Wechselventil

Nennweite im Eintritt: DN 25 - DN 500| 1" - 16"
Temperatur (nach DIN EN): -273 °C bis +450 °C | -459 °F bis +842 °F
Gehäusewerkstoffe: 1.0619, 1.4408|WCB/WCC, LCB, CF8M
Ventilanschluss: Flansch gem. DIN EN 1092-1 sowie ASME B 16.5

Fallstudie

Wechselventile für durchgängige Anlagenverfügbarkeit

Industrie/Anwendung:

Chemische Industrie/Wasserstoffperoxid

LESER Produkte:

API und Best Availability

Kunde seit:

2008

Anzahl gelieferter Ventile:

100 Sicherheits- und Wechselventile. Kontinuierliche Optimierung der Anlage seit 2008.

Die Herausforderung
Das Unternehmen ARKEMA betreibt seine Anlage im Non-Stop Modus, was eine hohe Verfügbarkeit der angeschlossenen Versorgungseinrichtungen, wie z.B. Tanks mit Druckluft, erfordert. Um eine hohe Verfügbarkeit der Anlage zu gewährleisten, entschied sich ARKEMA für die neuen Wechselventile von LESER.

Warum hat sich der Kunde für LESER-Produkte entschieden?
Für ARKEMA sind Qualität und Zuverlässigkeit die wichtigsten Entscheidungskriterien bei der Entscheidung für Sicherheits- und Wechselventile.

Effizienterer Anlagenbetrieb mit LESER Wechselventilen
Das LESER Wechselventil der Typen 330 und 320 bietet die Lösung für sichere und effiziente Anlagenverfügbarkeit 24 / 7. Es ist leicht zu bedienen und sorgt in Kombination mit Sicherheitsventilen für die dauerhafte Absicherung einer permanent laufenden Anlage.

Mit Hilfe von Strömungsversuchen und CFD-Simulationen (Computational Fluid Dynamics) wurde ein strömungsoptimiertes Design mit minimalem Druckverlust entwickelt.
Jede Konfiguration dieser Wechselventile verfügt über einen bestimmten Widerstandsbeiwert, der eine zuverlässige und präzise Berechnung des Eintrittsdruckverlusts ermöglicht.
Aufgrund der langlebigen Konstruktion sind diese neuen Wechselventile wartungsfrei und durch Dauerversuche geprüft. Sie sind die wirtschaftliche Lösung, weil für jeden Anwendungsfall eine passende Auswahl getroffen werden kann.

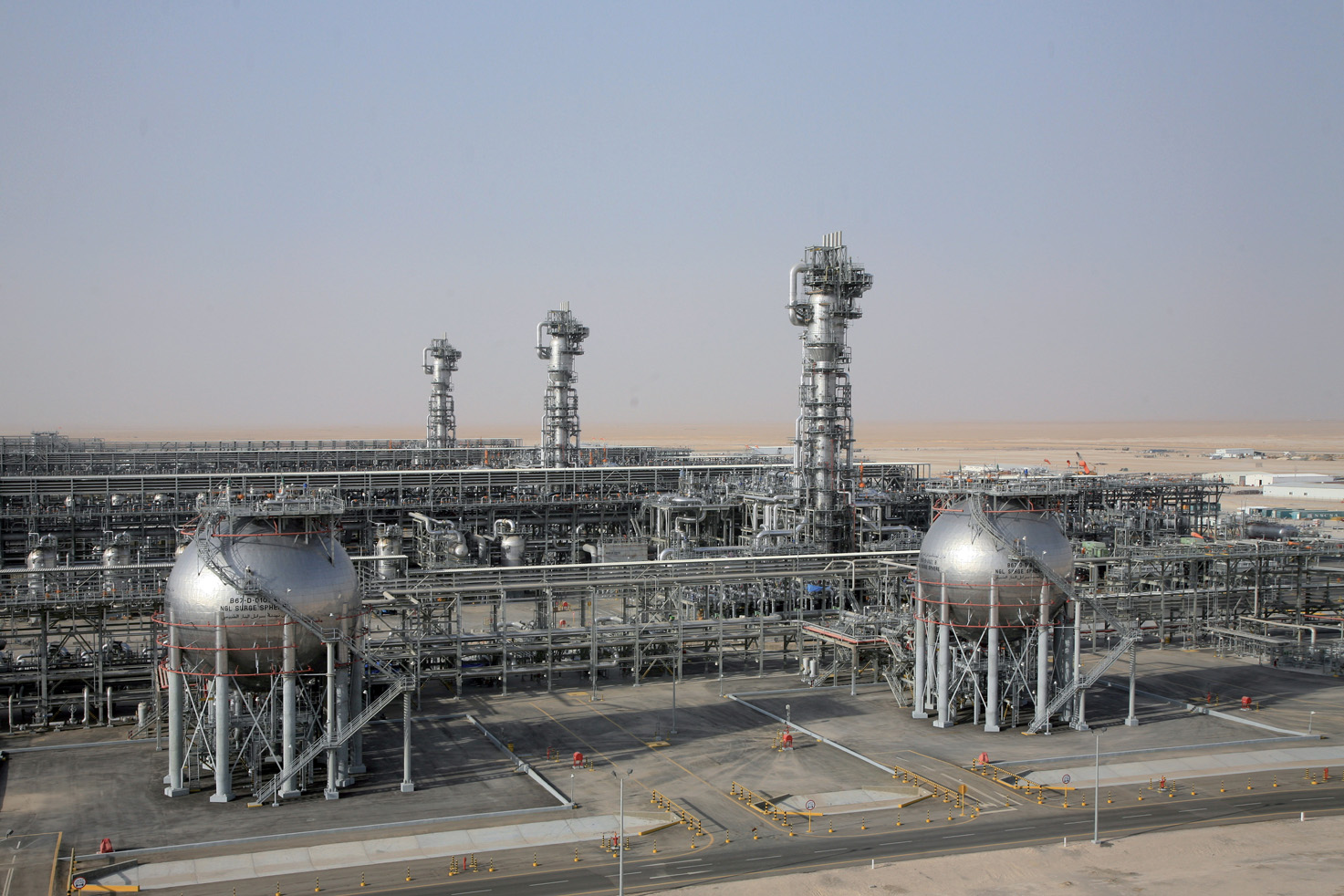

Über den Kunden
ARKEMA ist einer der weltweit führenden Hersteller von Wasserstoffperoxid. Wasserstoffperoxid (H₂O₂) wird in verschiedenen Konzentrationen als Beispiel für die Sterilisation von Lebensmittelverpackungen verwendet. Das Werk in Shanghai wurde im Jahr 2000 gegründet und im Jahr 2008 erweitert.

Fallstudie herunterladen

Erfahren Sie mehr

Technische Merkmale Berstscheibe

Nennweite im Eintritt: DN 25 - DN 150 | 1" - 6"
Temperatur: -30 °C bis +550 °C | -22 °F bis +1.022 °F (je nach Werkstoff)
Ventilanschluss: Flansch gem. DIN EN 1092-1 sowie ASME B16.5
Material bursting element: 1.4404, 1.4435, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal | 316L, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal
Material sealing membrane: 1.4401, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal | 316, Nickel, Inconel®, Monel®, Hastelloy®, Titan, Tantal
Material bursting disc carrier: 1.4571, 1.4404, Hastelloy® C4, 1.4571 Tantal beschichtet | 316Ti, 316L, Hastelloy® C4, 316Ti Tantal beschichtet
