High Efficiency
High Efficiency Segurança  setetil do LEITOR

Solutions for high plant efficiency

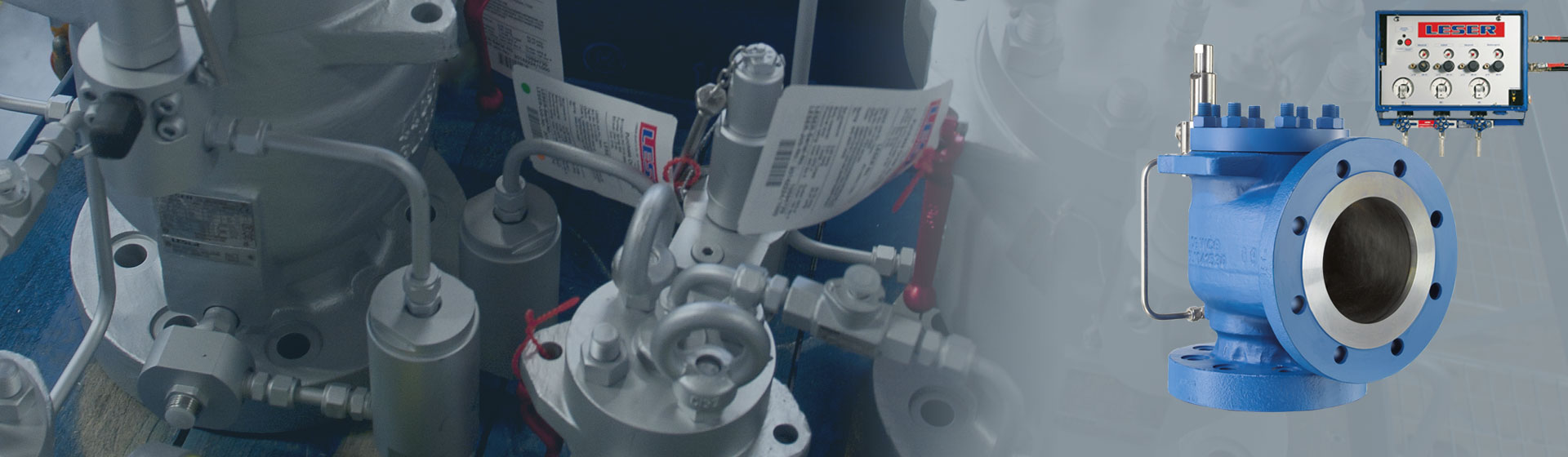

Pilot operated safety valves

  • Highest blow-off capacity of all series
  • Tightness right up to set pressure
  • Operating pressures up to 96% of the set pressure
  • Back pressures up to 70% of the set pressure
  • Backflow preventer integrated as a standard component
  • Integrated Piping prevents damage and freezing

Supplementary Loading System

Equipment that enables the following safety valve characteristics:

  • Tightness right up to set pressure
  • Operating pressures up to 97% of the set pressure
  • Low loss of medium due to short opening times
  • Function test and valve adjustment possible during operation
  • Suitable for all media temperatures

Aprovações

LESER High Efficiency safety valves are designed, marked, produced and approved according to the requirements of the following regulations:

  • Aprovação LESER CE
  • Aprovação da LESER ASME
  • Aprovação da LESER EAC
  • LESER China Aprovação TS

Tipos de Válvulas

Type 811

Pilot operated / Pop Action

DN 25 - DN 200 (1" - 8")

Type 821

Pilot operated / Modulate Action

DN 25 - DN 200 (1" - 8")

Type 702, 712, 714, 731

Supplementary Loading System (additional option for safety valves)

Technical data pilot operated safety valves

Diâmetro Nominal na Entrada
DN 25 - DN 200 | 1" - 8"
Diâmetro Orifício d₀
11 mm - 180 mm | 0.433 in - 7.087 in
Área Orifício A₀
95 mm² - 25,446.9 mm² | 0.147 in² - 39.443 in²
Pressão
2.5 bar - 426 bar | 36 psig - 6170 psig
Temperatura (de acordo com DIN EN)
-48 °C to 200 °C | -54.4°F to 392°F
Material Corpo
1.0619, 1.4408 | SA 352 LCB, SA 216 WCB, SA 351 CF8M
Conexão da Válvula
Flange in accordance with DIN EN 1092, ASME B 16.5 or JIS 2220
Tipo de Carga
Medium controlled
Estudo de caso Linde LNG liquefaction plant

Estudo de Caso

As POSVs LESER para LNG proporcionam alta eficiência da planta no processo de liquefação

Indústria/Aplicação :

LNG / Planta de liquefacção de gás natural

Solução LESER:

POSV, Compact Performance, API

Cliente desde:

Há mais de 20 anos

Quantidade de Válvulas Fornecidas:

288 válvulas de segurança: 6 Tipo 811, 47 Tipo 459 e 235 Tipo 526

O Desafio
O processo de liquefação deve ser desenho eficiente para que o GNL possa ser oferecido economicamente. As temperaturas dos meios criogênicos necessários de -161 a -164 °C representam um desafio para a técnica desenho dos componentes individuais na planta. Isto também se aplica em relação aos partes válvula de segurança s, que devem funcionar de forma confiável como proteção final no caso de sobrepressão , mesmo no processo criogênico e temperaturas ambiente russo.
A Linde esperava que seus fornecedores oferecessem uma entrega confiável e pontual, além de resolver os requisitos técnicos.

Porque é que o cliente escolheu os produtos LESER?
A LESER válvula s cumpre todos os requisitos para utilização em instalações de liquefacção de gás natural e oferece uma gama completa de produtos. Os válvula s são desenho montados no "DurableDesenho " de baixa manutenção e podem ser adaptados às instalações por vários opcionais s.
A estanqueidade das válvulas de segurança foi provada em condições reais com fluidos em temperaturas inferiores a -146 °C na bancada de teste criogênico própria da LESER. O teste preciso de vazamento de hélio é baseado na norma DIN EN 13648-1.

A eficiência da planta foi suportada pelo uso de válvulas de segurança piloto-operadas (POSV) nas áreas relevantes. Ao contrário das válvulas de segurança acionadas por mola, elas são vedadas até responderem e, portanto, atendem à exigência de uma pressão de trabalho maior em relação à pressão de resposta da planta. Seis POSVs suportam agora a eficiência da tecnologia LIMUM® da planta de liquefação.

A POSV LESER para LNG é baseada no comprovado projeto para aplicações LPG - Gás Liquefeito de Petróleo, que está em uso há muitos anos como uma solução padronizada.

Para a baixa faixa de temperatura LNG, a LESER desenvolveu ainda mais o projeto modular para que possa ser adaptado aos respectivos requisitos do projeto. Na fábrica na Rússia, por exemplo, foi utilizado um evaporador e o piloto foi desacoplado termicamente da válvula principal para garantir um estado de fluido gasoso no piloto. Um composto PTFE resistente à temperatura para vedação do pistão na válvula principal permite que o anel de vedação acionado por mola seja utilizado em temperaturas de trabalho tão baixas quanto -162 °C. A válvula principal é equipada com o composto PTFE para a vedação do pistão. O design especial da bucha da sede não necessita de vedação elástica na área de entrada molhada. A válvula piloto de controle está disponível com vedação elástica resistente a baixa temperatura em versões Pop Action e Modulate Action para vários requisitos.

O departamento de projetos da LESER apoiou a Linde desde a primeira fase do FEED até o comissionamento do projeto. O segmento de produção "Project Assembly" é especialmente desenhado para as exigências dos projetos e oferece condições ideais para a aceitação do cliente.

Por que o cliente escolheu os produtos LESER?
A Linde conta com o know-how da LESER no mercado criogênico, por exemplo, em projetos com temperaturas até -269 °C para aplicações com hélio líquido. A empresa trabalha com a LESER no campo dos gases técnicos há muitos anos e conhece muito bem os seus serviços. A experiência conjunta na gestão de projetos de plantas de separação de ar e a gama completa de produtos LNG, em particular a Cryo-POSV modular na versão Pop Action, foram importantes para a Linde.
Dowload estudo de caso

Dados técnicos Sistema Pneumático Auxiliar

Design
Pneumaticamente, eletropneumaticamente
Máx. pressão operacional
315 bar
Anbau e Tipo
441 até DN 400, 457 até DN 150, 526 até DN 200
Tipo de Carga
Carga suplementar (ar comprimido) 4 - 10 bar
Dimensões do atuador
G1 - 3S
