The LESER Pilot Operated Safety Valve (POSV) is controlled by process medium. To achieve this, the system pressure is applied to the pilot valve (= control component for the main valve) via the pressure pickup. The pilot valve then uses the dome above the main valve piston to control the opening and closing of the main valve.
There are two types of pilot-operated safety valves, showing their difference in the opening characteristics.

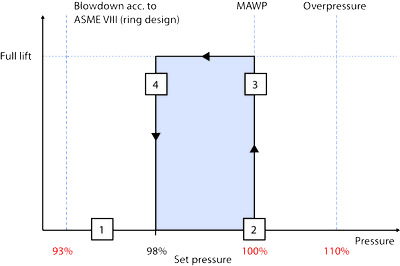

LESER Série 810 - Pop Action
Le LESER Série 810 - Pop Action s'ouvre et se ferme brutalement.

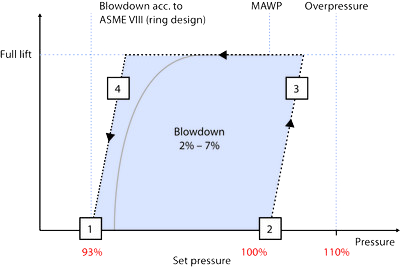

LESER Série 820 - Modulant
Le LESER Série 820 - Modulant est caractérisé par une ouverture proportionnelle.
Pendant l'opération, le POSV passe par ces états de fonctionnement de base :
1. Ci-dessous pression de début d'ouverture (PDO) : Fonctionnement normal
Pendant le fonctionnement normal, la marchandise pression de l'équipement est ramassée à l'usine soupape principale entrée et acheminée vers l'usine (voir dome illustration).
Comme la dome surface est plus grande que la surface du soupape principale siège , la force de fermeture est supérieure à la force d'ouverture. Cela permet de garder le soupape principale système hermétiquement fermé.
2. À pression de début d'ouverture (PDO) : État en action
A pression de début d'ouverture (PDO) , l'pilote soupape actionne. Le support n'est plus acheminé vers le (voir dome illustration). Cela permet d'éviter une nouvelle augmentation de la dome pression.
En outre, le dome est ventilé. Par conséquent, la force de fermeture cesse d'être une condition préalable pour que le système surpression puisse pousser l'soupape principale ouverture.
3. Soupape principale l'ouverture
L'soupape principale ouverture. Selon les conception caspilote soupape , cette ouverture est soit rapide et complète (Pop Action), soit progressive et pièce suivie pression de l'équipement d'une action (Modulate Action).
4. A la pression de fermeture : Remplir le dome
Si la pression pression de l'équipement tombe à la fermeture, l'actionneur pilote soupape actionne et dirige à nouveau le fluide vers le dome .
La pression s'dome accumule et le système se soupape principale referme soit rapidement et complètement (Pop Action), soit progressivement et pièce ially following pression de l'équipement (Modulate Action).
Votre personne de contact locale vous aidera pour toutes les questions concernant le soupape de sécurité .
