La función básica de un resorte válvula de seguridad

Válvula cerrado

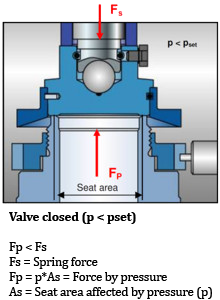

En una carga directaresorte , válvula de seguridad la fuerza de cierre o resorte la fuerza se aplica por una hélice resorte que se comprime por un tornillo de ajuste . La resorte fuerza se transfiere a través de la spin dle en el disco . La disco sello s contra el boquilla siempre y cuando la resorte fuerza es mayor que la fuerza creada por la presión en el entrada de la válvula . La figura muestra el disco área ampliada boquilla de a válvula de seguridad con las fuerzas que actúan en el disco .

Válvula apertura

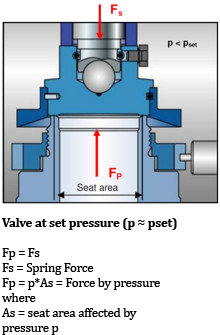

En una situación de desorden, se abrirá una válvula de seguridad voluntad en un momento predeterminadopresión de set . La resorte fuerza F_s está actuando en direccion de cierre y Fpla fuerza creada por la presion en el entrada válvula de seguridad , esta actuando en dirección de apertura . En presión de set las fuerzas Fs y Fp están equilibrados. No hay ninguna fuerza resultante para mantener el disco abajo en elasiento . La válvula de seguridad voluntad visible o audible comienza a filtrarse (carga audible disco inicial).

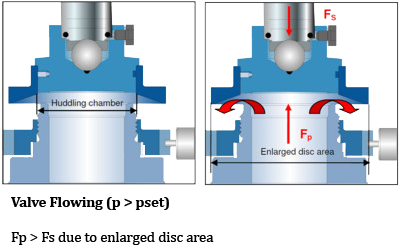

La presión por debajo de la válvula debe aumentar por encima de la presión de set antes de llegar válvula de seguridad a un notable alza . Como resultado de la restricción del flujo entre el disco y el anillo de ajuste , la presión se acumula en la cámara de acopio. La presión ahora actúa en un disco área ampliada. Esto aumenta la fuerza Fp de modo que la resorte fuerza adicional necesaria para comprimir aún más el resorte se supera. El válvula se abrirá rápidamente con un "pop", en la mayoría de los casos a su máximoalza . Sobrepresión es el aumento de la presión por encima de la presión de set necesaria para que el válvula de seguridad se logre el pleno alza y caperuza a la acidad. El sobrepresión se suele expresar como un porcentaje de la presión de set . Los códigos y normas prevén límite s para el máximo sobrepresión . Un valor típico es el 10%, que oscila entre el 3% y el 21% dependiendo del código y aplicación .

Diagrama funcional

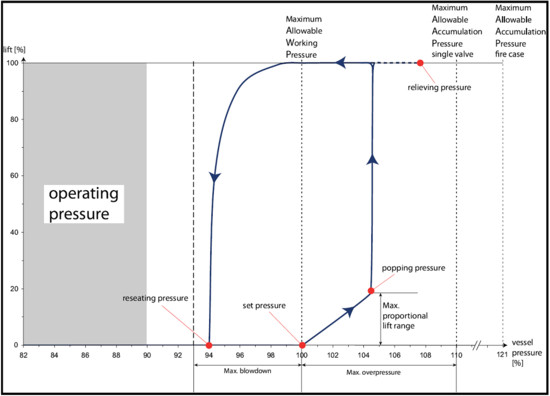

El siguiente diagrama muestra una curva funcional típica de una resorte carga válvula de seguridad .

Funcionamiento de un Series 526 API válvula de seguridad con anillo de ajuste una presión de set definición inicial de carga audibledisco .

La mayoría presión de operación de los fabricantes y los códigos y normas recomiendan una diferencia de 3 - 5% entre presión de reasentamiento y presión de operación para permitir el mantenimiento adecuado de la válvula y lograr el bien asiento estanqueidad presión de reasentamiento deasiento nuevoválvula .
