High Efficiency
High Efficiency Seguridad  sietetil de LECTOR

Solutions for high plant efficiency

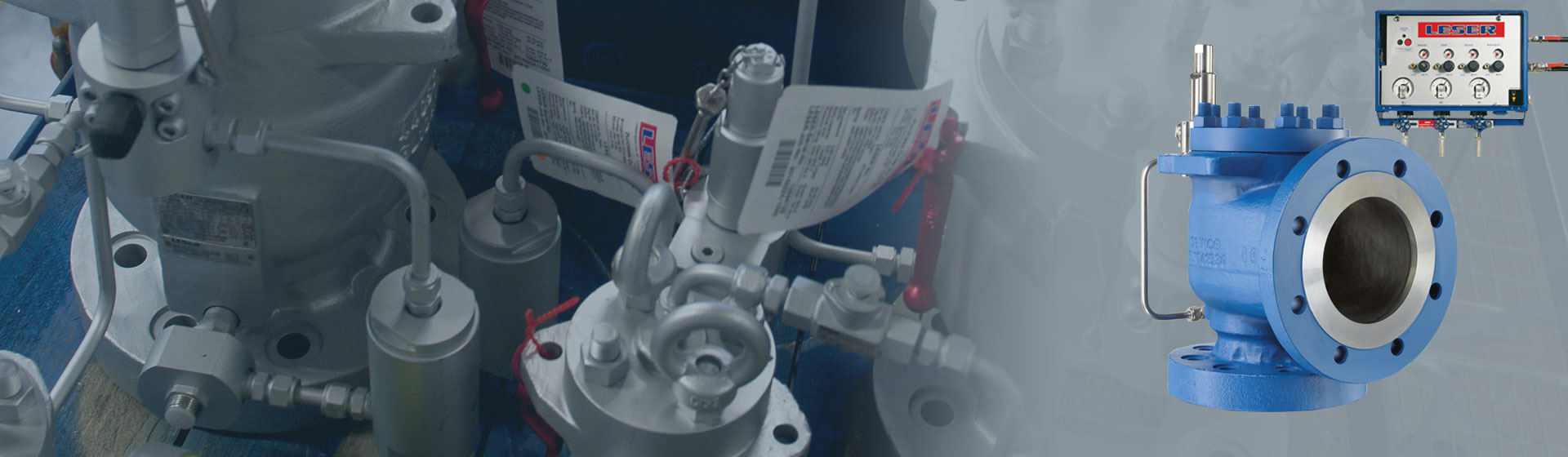

Pilot operated safety valves

  • Highest blow-off capacity of all series
  • Tightness right up to set pressure
  • Operating pressures up to 96% of the set pressure
  • Back pressures up to 70% of the set pressure
  • Backflow preventer integrated as a standard component
  • Integrated Piping prevents damage and freezing

Supplementary Loading System

Equipment that enables the following safety valve characteristics:

  • Tightness right up to set pressure
  • Operating pressures up to 97% of the set pressure
  • Low loss of medium due to short opening times
  • Function test and valve adjustment possible during operation
  • Suitable for all media temperatures

Aprobaciones

LESER High Efficiency safety valves are designed, marked, produced and approved according to the requirements of the following regulations:

  • LESER Aprobación CE
  • Aprobación de LESER ASME
  • Aprobación de LESER EAC
  • LESER China TS Aprobación

Tipos de válvula

Type 811

Pilot operated / Pop Action

DN 25 - DN 200 (1" - 8")

Type 821

Pilot operated / Modulate Action

DN 25 - DN 200 (1" - 8")

Type 702, 712, 714, 731

Supplementary Loading System (additional option for safety valves)

Technical data pilot operated safety valves

El diámetro nominal a Entrada
DN 25 - DN 200 | 1" - 8"
Diámetro real Orificio d₀
11 mm - 180 mm | 0.433 in - 7.087 in
Orificio Área real A₀
95 mm² - 25,446.9 mm² | 0.147 in² - 39.443 in²
Presión
2.5 bar - 426 bar | 36 psig - 6170 psig
Temperatura (de acuerdo con DIN EN)
-48 °C to 200 °C | -54.4°F to 392°F
Cuerpo Material
1.0619, 1.4408 | SA 352 LCB, SA 216 WCB, SA 351 CF8M
Válvula Conexión
Flange in accordance with DIN EN 1092, ASME B 16.5 or JIS 2220
Cargar Tipo
Medium controlled

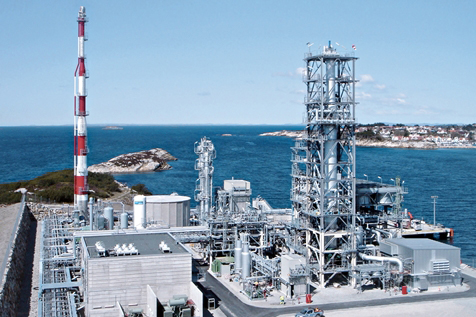

Estudio de caso de la planta de licuefacción de GNL de Linde

Estudio de caso

Los POSV de GNL LESER apoyan la alta eficiencia de la planta en el proceso de licuefacción

Industria/Aplicación:

Planta de licuefacción de GNL / gas natural

Solución LESER:

POSV, Rendimiento Compacto, API

Cliente desde entonces:

Durante más de 20 años

Cantidad de Válvula s Suministrado:

288 válvula de seguridad s: 6 Tipo 811, 47 Tipo 459 y 235 Tipo 526

El desafío
El proceso de licuefacción debe ser diseño eficiente para que el GNL pueda ser ofrecido económicamente. Las necesarias temperaturas del medio criogénico de -161 a -164 °C representan un desafío para la técnica diseño de los componentes individuales de la planta. Esto también se aplica en parte icular a la válvula de seguridad s, que debe funcionar de manera fiable como la protección final en caso de sobrepresión , incluso en el proceso criogénico y las temperaturas ambiente de Rusia.
Linde esperaba de sus proveedores una entrega fiable y puntual, además de resolver los requisitos técnicos.

¿Por qué el cliente eligió los productos LESER?
Los LESER válvula s cumplen todos los requisitos para su uso en plantas de licuefacción de gas natural y ofrecen una completa gama de productos. Los válvula LESER son diseño de bajo mantenimiento "DurableDiseño " y pueden ser adaptados a las plantas por varios opción s.
La estanqueidad de la válvula de seguridad s ha sido probada en condiciones reales a temperaturas medias por debajo de -146 °C en el propio banco de pruebas criogénicas de LESER. La precisa prueba de fuga de helio se basa en la norma DIN EN 13648-1.

La eficiencia de la planta se apoyó en el uso de s piloto -operado válvula de seguridad (POSV) en las áreas pertinentes. A diferencia de los resorte -cargados válvula de seguridad s, son apretados hasta que responden y por lo tanto cumplen el requisito de un mayor presión de operación en relación con la presión de respuesta de la planta. Seis POSV apoyan ahora la eficiencia de la tecnología LIMUM® de la planta de licuefacción.

El LESER POSV para GNL se basa en el probado diseño para GLP aplicación s - Gas Licuado de Petróleo, que ha sido utilizado durante muchos años como una solución estandarizada.

Para el LNG bajorango de temperatura , LESER ha desarrollado el diseño modular para que pueda ser adaptado a las necesidades de cada proyecto. En la planta de Rusia, por ejemplo, se utilizó un evaporador y piloto se desacopló térmicamente del mismo válvula principal para asegurar un estado de medio gaseoso en elpiloto . Un compuesto de PTFE resistente a la temperatura para el pistón sello ing en el válvula principal permite que el resorte - labio sello cargado se utilice a temperaturas de funcionamiento tan bajas como -162 °C. El válvula principal está equipado con un compuesto de PTFE para el sello ing de la pistón . El especial asiento casquillo diseño no requiere un suave sello en la entrada zona húmeda. El control piloto válvula está disponible con un blando resistente a bajas temperaturas sello en Acción Pop y Modulate Action versiones para varios requerimientos.

El proyecto departe ment de LESER apoyó a Linde desde la primera fase de FEED hasta la puesta en marcha del proyecto. El segmento de producción "Montaje del proyecto" está especialmente diseño dirigido a los requerimientos de los proyectos y ofrece condiciones óptimas para la aceptación del cliente.

¿Por qué el cliente eligió los productos LESER?
Linde confía en el know-how de LESER en el mercado criogénico, por ejemplo en proyectos con temperaturas de hasta -269 °C para el helio líquido aplicación s. La compañía ha estado trabajando con LESER en el campo de los gases técnicos durante muchos años y conoce muy bien sus servicios. La experiencia conjunta en la gestión de proyectos de plantas de separación de aire y la gama completa de productos de GNL, en parte particular el Cryo-POSV modular en la versión Pop Action, fueron importantes para Linde.
Descargar estudio de caso

Datos técnicos sistema de carga suplementario

Diseño
Neumáticamente, electroneumáticamente
Adjuntar al tipo
441 hasta DN 400, 457 hasta DN 150, 526 hasta DN 200
Cargar Tipo
Cargado adicionalmente (aire comprimido) 4 - 10 bar
