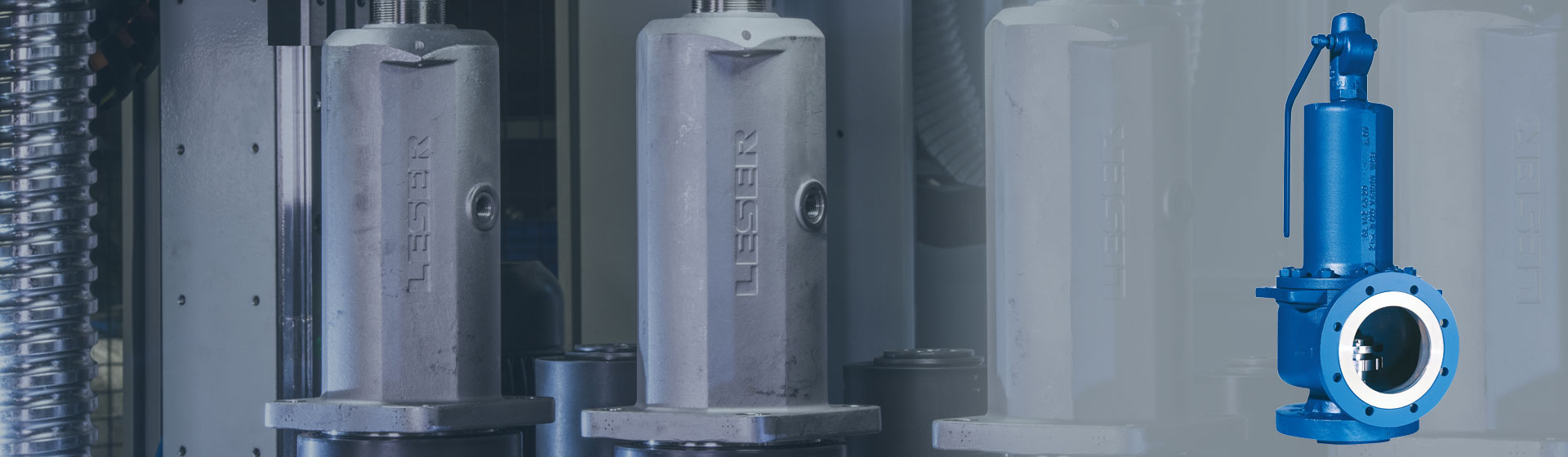

API Sicherheitseventil von LESER

Sicherheitsventile nach API 526 mit genormten Leistungen und Einbaumaßen

  • Konformität zu API 526
  • Vielfältige Auswahl hochlegierter Werkstoffe im Standard erhältlich
  • Längere Lebensdauer durch gehärtete Teller, stellitierte Sitze und abgeschirmten Faltenbalg
  • Single Trim: Identische Innenteile bei Dämpfe, Gase oder Flüssigkeiten für kostengünstige Instandhaltung
  • LESER Nanotightness: Übertrifft die Dichtheitsanforderungen der API 527 um 50 %

Zulassungen

LESER API Sicherheitsventile sind entsprechend den folgenden Vorschriften konstruiert, gekennzeichnet, produziert und zugelassen:

  • LESER CE Zulassung
  • LESER ASME Zulassung
  • LESER EAC Zulassung
  • LESER China TS Zulassung

Ventiltypen

Type 526

Erfüllung der API 526

DN 25 - 200 (1" -  8")

Technische Merkmale API

Nennweite im Eintritt
DN 25 - DN 200 | 1" - 8"
Engster Strömungsdurchmesser d₀
14 mm - 161,5 mm | 0,551 in - 6,36 in
Engster Strömungsquerschnitt A₀
154 mm² - 20485 mm² | 0,239 in² - 31,75 in²
Ansprechdruck
0,12 bar - 413,7 bar | 2 psig - 6000 psig
Temperatur (nach DIN EN)
-268 °C bis 538 °C | -450 °F bis 1000 °F
Gehäusewerkstoffe
1.0619, 1.4408, 1.7357 | SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Ventilanschluss
Flansch gemäß ASME B 16.5 oder DIN EN 1092
Faltenbalgwerkstoff (optional)
INCONEL 625
Belastungsart
Federbelastet

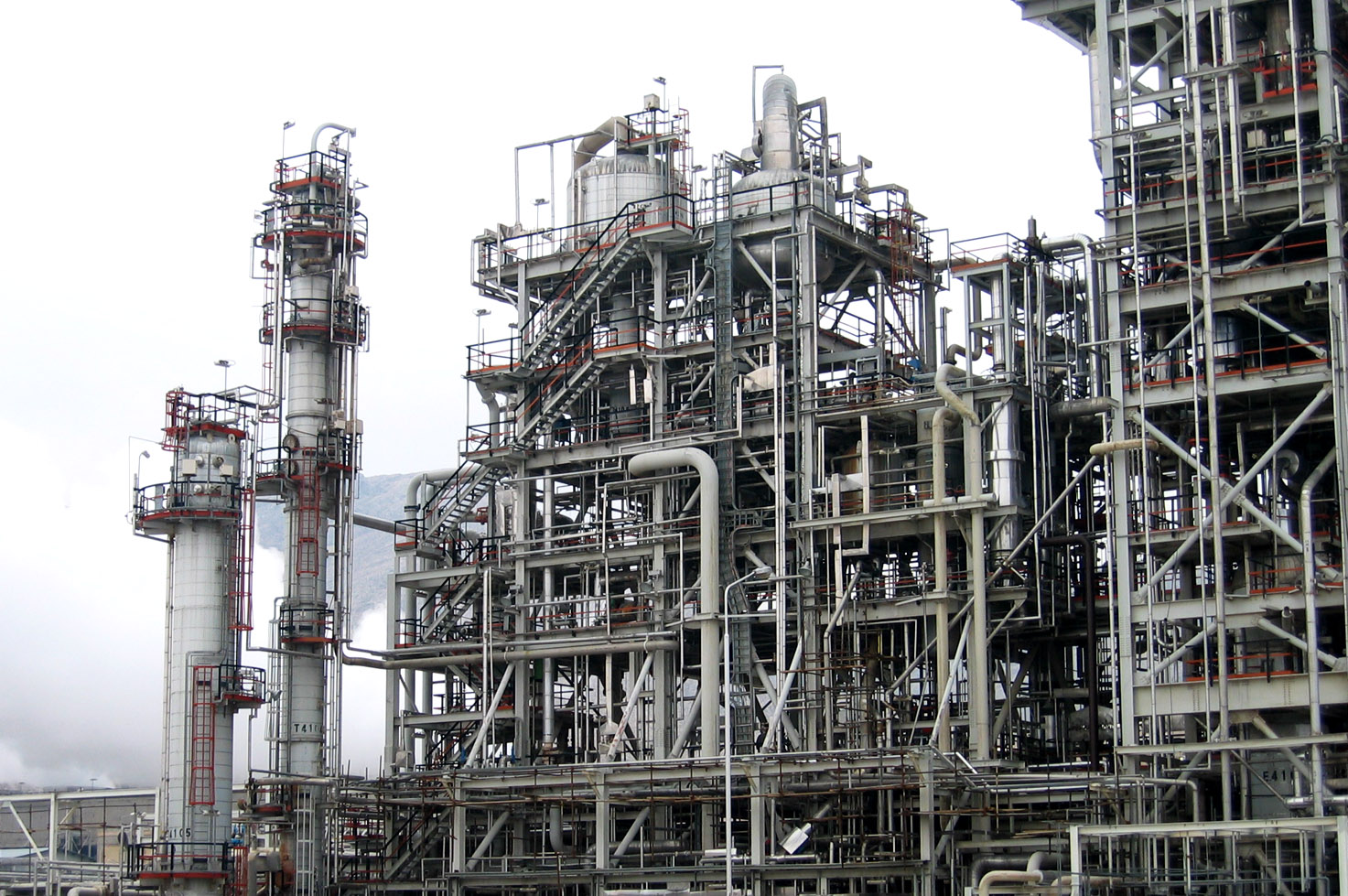

ReferenceRibbon - Orea

Fallstudie

LESERs Sicherheitsventile erhöhen die Zuverlässigkeit und Leistung von Harnstoffanlagen

Industrie/Anwendung:

Chemische Industrie

LESER Produkte:

API und Best Availability

Kunde seit:

mehr als 5 Jahre

Anzahl gelieferter Ventile:

mehr als 1800

LESERs Lösung gegen Korrosion
In den letzten 10 Jahren hat LESER, The Safety Valve Company, aus Hamburg in Deutschland mehr als 1800 Sicherheitsventile in Harnstoffanlagen in fast allen Ländern der Welt installiert.

Von diesen 1800 sind mehr als 320 mit dem LESER-Dampfspülsystem ausgestattet, das eine Verstopfung der Auslasblaseleitung sowie Kondensations- und Erosionskorrosion im Sitzbereich verhindert.

Mehr als 70 Sicherheitsventile sind mit einem standardisierten Blockkörperdesign 3J4 und dem LESER-Spülsystem mit folgenden Vorteilen konstruiert:

  • Material aller medienberührten Teile kann in hoch korrosionsbeständiger Zusammensetzung sein
  • Konstante Temperatur der Düse, die höher als die Kondensationstemperatur der Carbamatlösung ist, um negative Korrosionseffekte und Materialstruktureffekte der Dichtungsfläche zu vermeiden
  • Metall-Metall-Versiegelung mit LESER Nanotightness-Prozess zur Versiegelung von Oberflächen mit Rauheit und Ebenheit im Messbereich von 100 nm
  • 360°-Spülung des Hauptventilkörpers zur Vermeidung von Kristallisation im Falle einer Abblassituation
  • Ein Dampfzufuhrpunkt wird für die LESER-Spülung benötigt, auch wenn ein Heizmantel vorinstalliert ist, um den äußeren Bereich des Blockkörpers mit minimalem Dampfverbrauch zu erwärmen.

Und die Syntheseabschnitte von bereits vier Linien in Harnstoffanlagen sind mit dem LESER-Zusatzbeladungssystem ausgestattet, das es diesen Anlagen ermöglicht, den Synthesedruck sehr nahe am Solldruck zu betreiben, was zu höheren Umsetzungszahlen und 75 % geringeren Emissionen im Falle einer Abblasesituation führt.

Fallstudie herunterladen

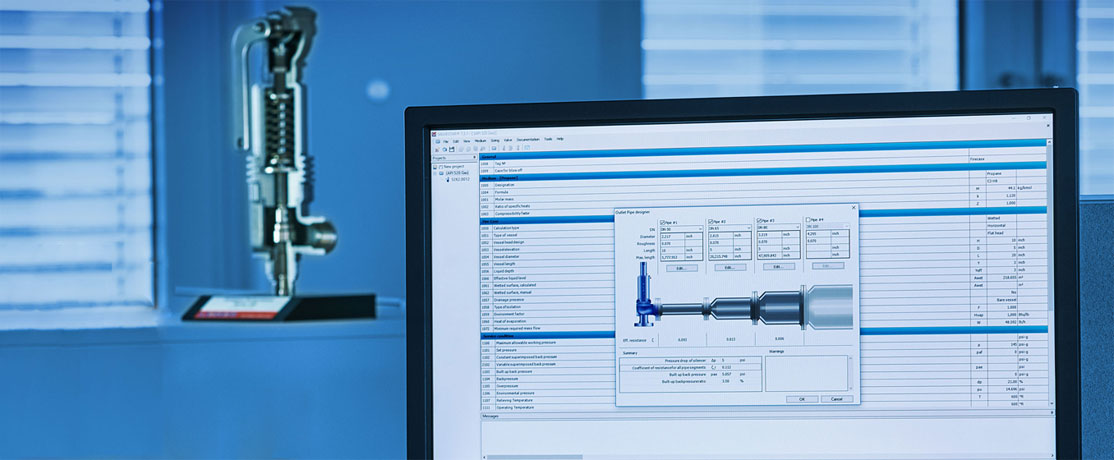

Valvestar von LESER
